異形管密封測試接頭

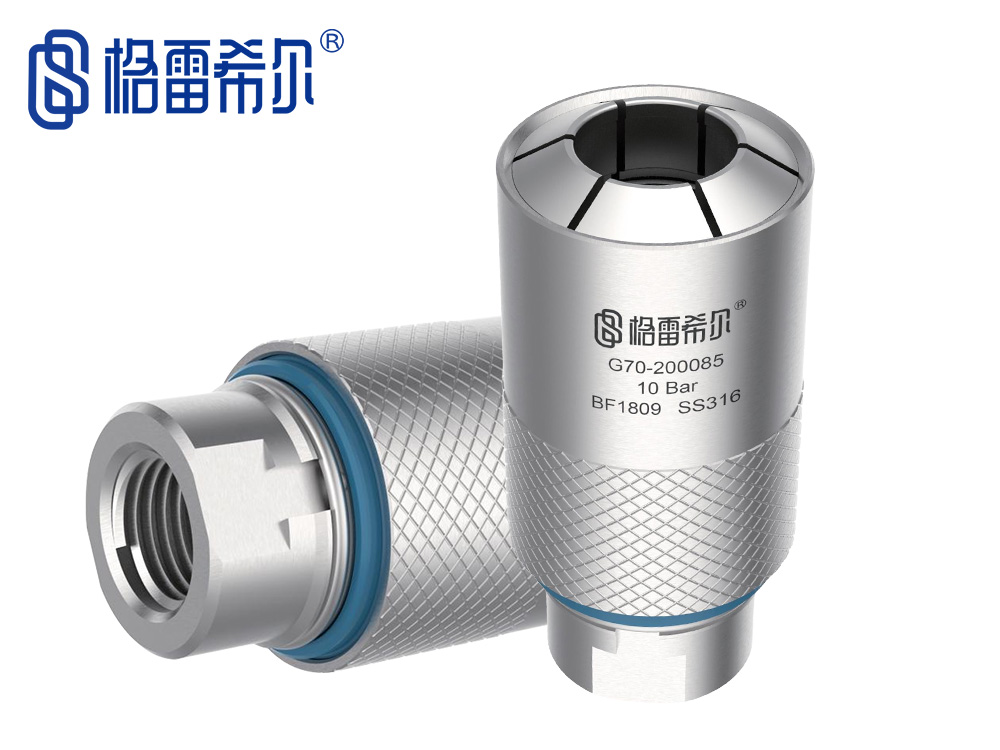

G70系列凸緣管密封測試接頭

密封方式：外卡式

密封范圍：請咨詢格雷希爾GripSeal銷售人員

產品分類：異形管密封測試接頭

產品描述：G70系列是一款外卡式密封測試接頭，適用于各種冷卻水道管，燃油管等異形管的氣密性測試···

在線訂購

G70系列是一款外卡式密封測試接頭，適用于各種凸緣管的密封連接，結構緊湊，單手即可握持，使用方法簡單，手持輕推即可完成連接。

產品視頻

PRODUCT VIDEO

密封連接方案

Sealing Connection Schemeu

	& 端面密封承壓極限高，安全可靠
	& 滑套式結構，操作簡單
	& 直通式設計保證流量無損，測試效率高
	& 316不銹鋼材質，堅固耐用
	& 藍色安全標識環保證接頭連接正常

產品特點

Product features


外卡式夾爪鎖緊，直接抓取工件管口凸起部位	網紋滾花，增加摩擦力以便于操作	滑套式結構，輕輕一推即可實現鎖緊與斷開	直通式大流量設計，減小對運行測試的影響	端面密封圈更換簡單，易于日常維護

產品參數

Product parameters

& 操作壓力：從真空到70Bar
& 密封范圍：請咨詢格雷希爾GripSeal銷售人員
& 插入凸起寬度：4-8mm
& 流量接口：請咨詢格雷希爾GripSeal銷售人員
& 主密封圈：氯丁橡膠、丁腈橡膠
& 主體材料：316不銹鋼
& 操作溫度：-20℃至120℃

操作方式

Operation mode

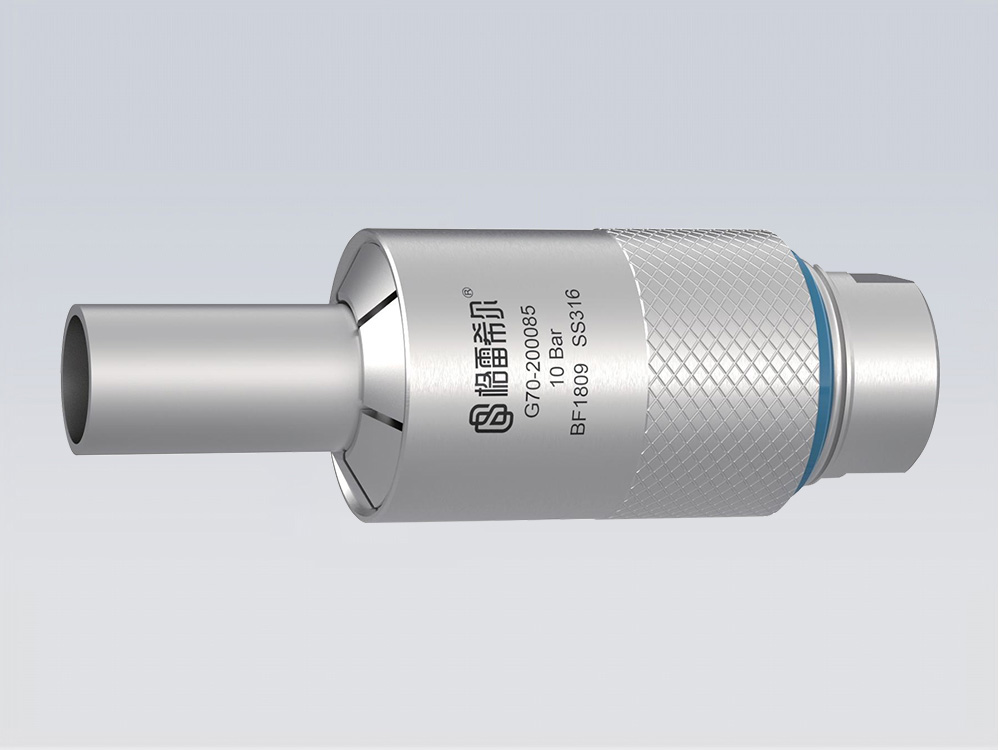

G70系列操作步驟1

G70系列操作步驟2

第一步：

將接頭對準待密封的管件

第二步：

推動接頭形成連接

應用案例

Application cases



新能源電池水冷板測試	發動機總成裝配測試	發動機冷卻水道測試

格雷希爾GripSeal密封測試接頭的各系列產品，可為不同的管型、孔徑、接口、螺紋等提供密封方案，近千種標準型號有現貨供應，并擅長為各類異型管件提供定制方案，為客戶產品的密封測試、運轉測試等提供穩定、便捷的密封連接方法。深入合作的行業有新能源汽車、自動化集成商、制冷、家電、液壓閥門、儀器儀表、航空航天、醫療器械等8大行業。
