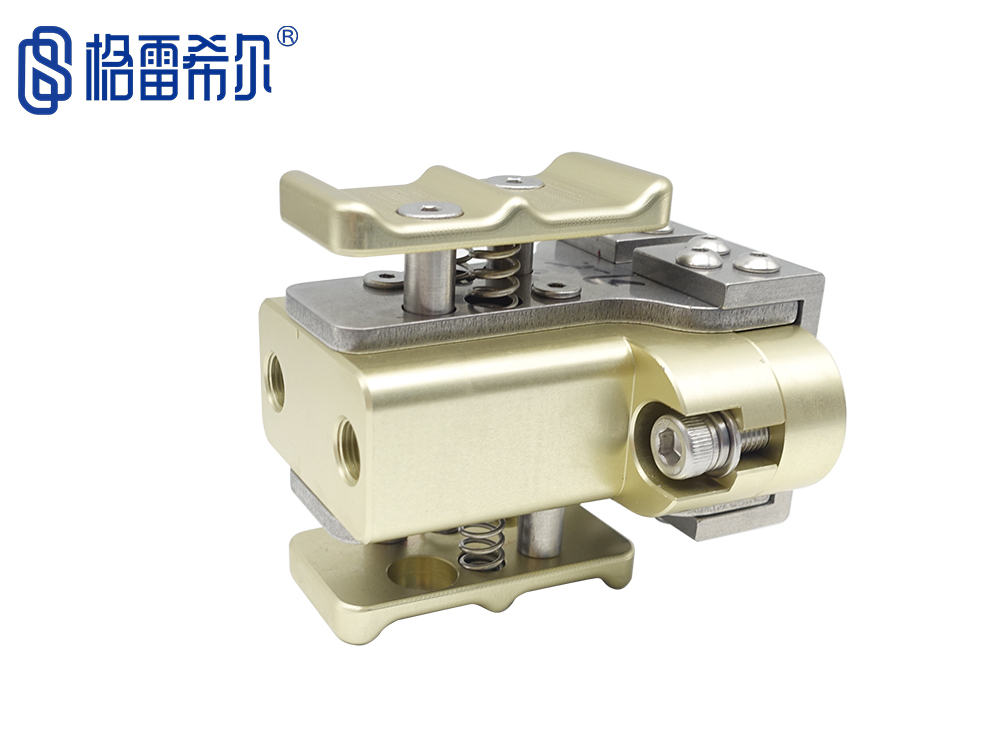

G72R系列密封測試接頭

G72R系列格雷希爾密封測試接頭，是一款用于空調行業的接頭，如空調蒸發器、散熱器、空調管路等異形管口的快速密封與連接。可以同時密封2處密集管口，解決空間狹小的密封問題；直通式設計，保證了產品了高流量性能，無論是氣體測試還是液體測試，都能適應。

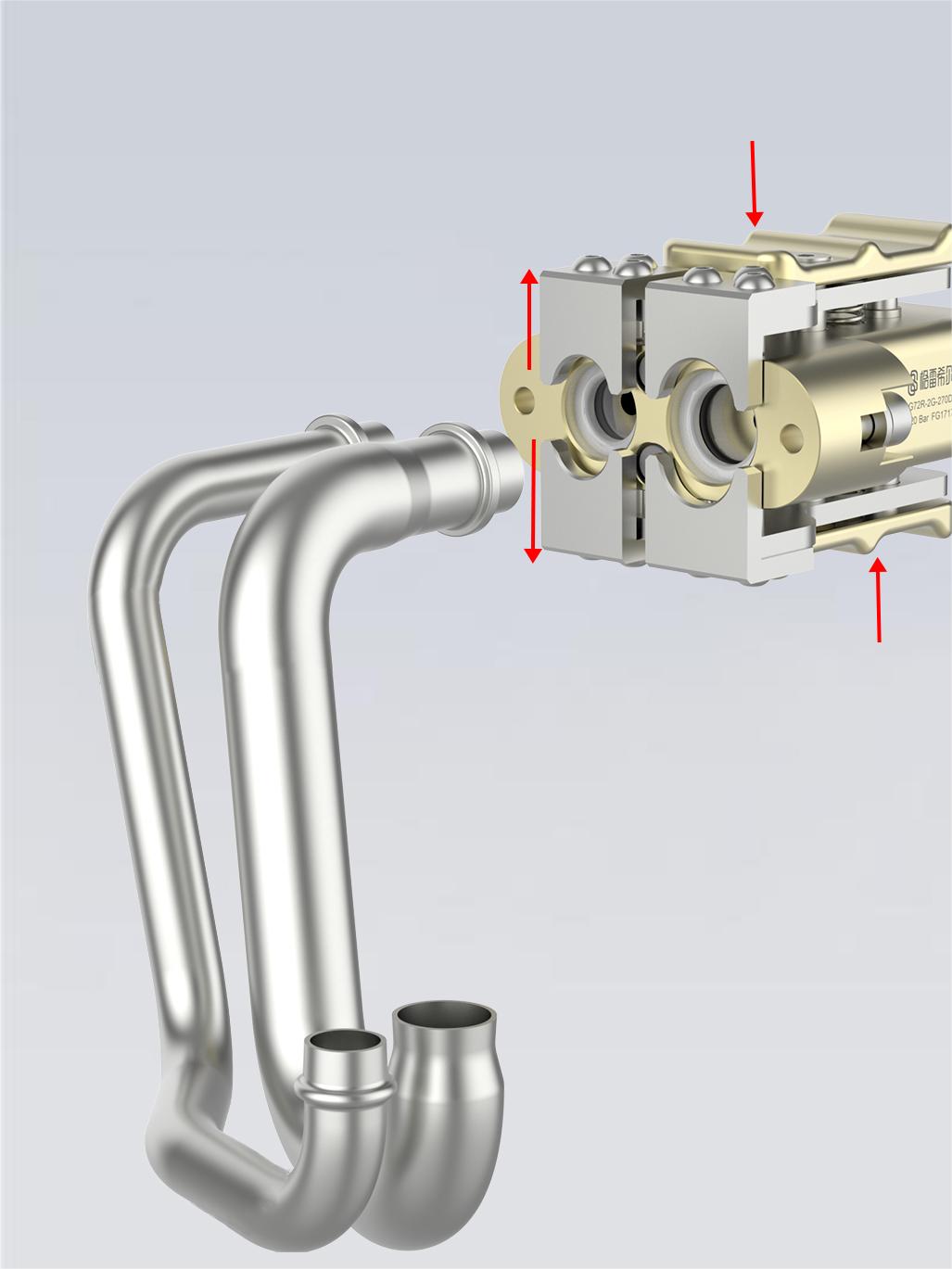

G72R系列的密封連接方案

Sealing connection scheme for G72R series

	* 改善工作效率，降低生產成本
	* 密封可靠，使用壽命長
	* 輕便快捷，減輕工作強度
	* 自帶鎖緊結構，適用于高壓力工作環境
	* 手動操作，簡單易用

G72R系列的產品特點

Product features of G72R series

手柄操作： 手柄按壓式操作，操作簡單效率高	不銹鋼卡爪： 保證足夠的強度同時兼顧防腐，承壓50Bar	主密封圈： 快速更換，維護簡單，延長接頭的所以壽命	測試孔： 尾部采用G螺紋測試孔，可定制其他螺紋孔	鋁合金主體： 航空輕便耐用，操作強度低，

G72R系列的規格與參數

Specifications and parameters of the G72R series

* 操作壓力：從真空到50Bar
* 密封范圍：根據管件定制
* 流量接口：G1/4，G1/8螺紋孔
* 主體材料：鋁合金
* 主密封圈：丁腈橡膠
* 操作溫度：-20℃至120℃

G72R系列的部分主體展示

Partial main display of G72R series

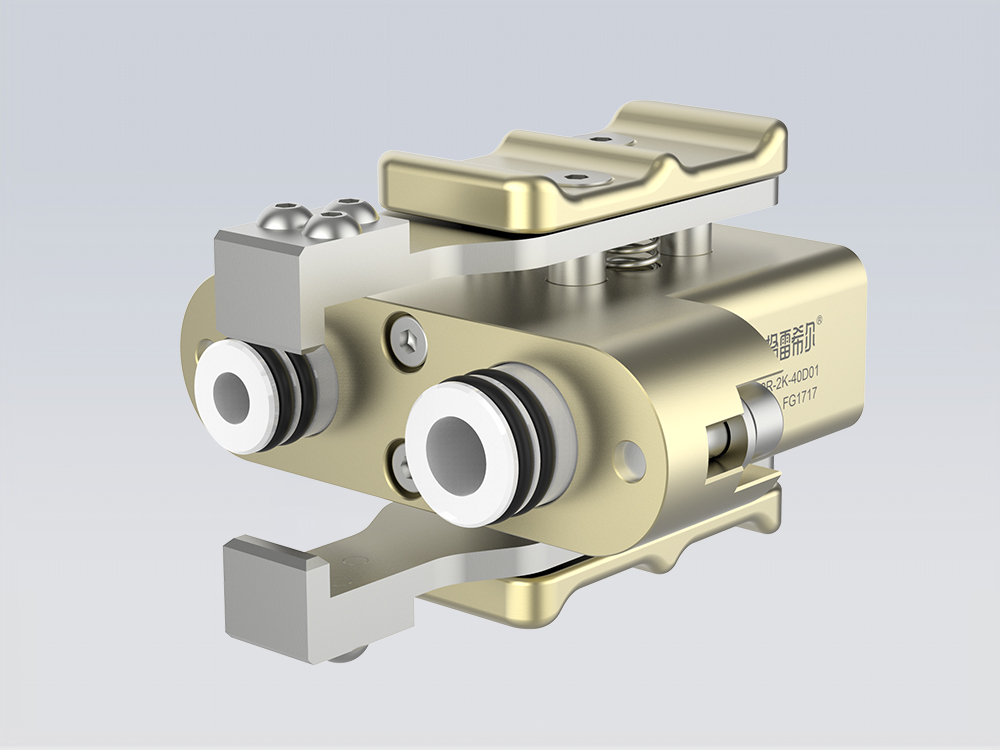

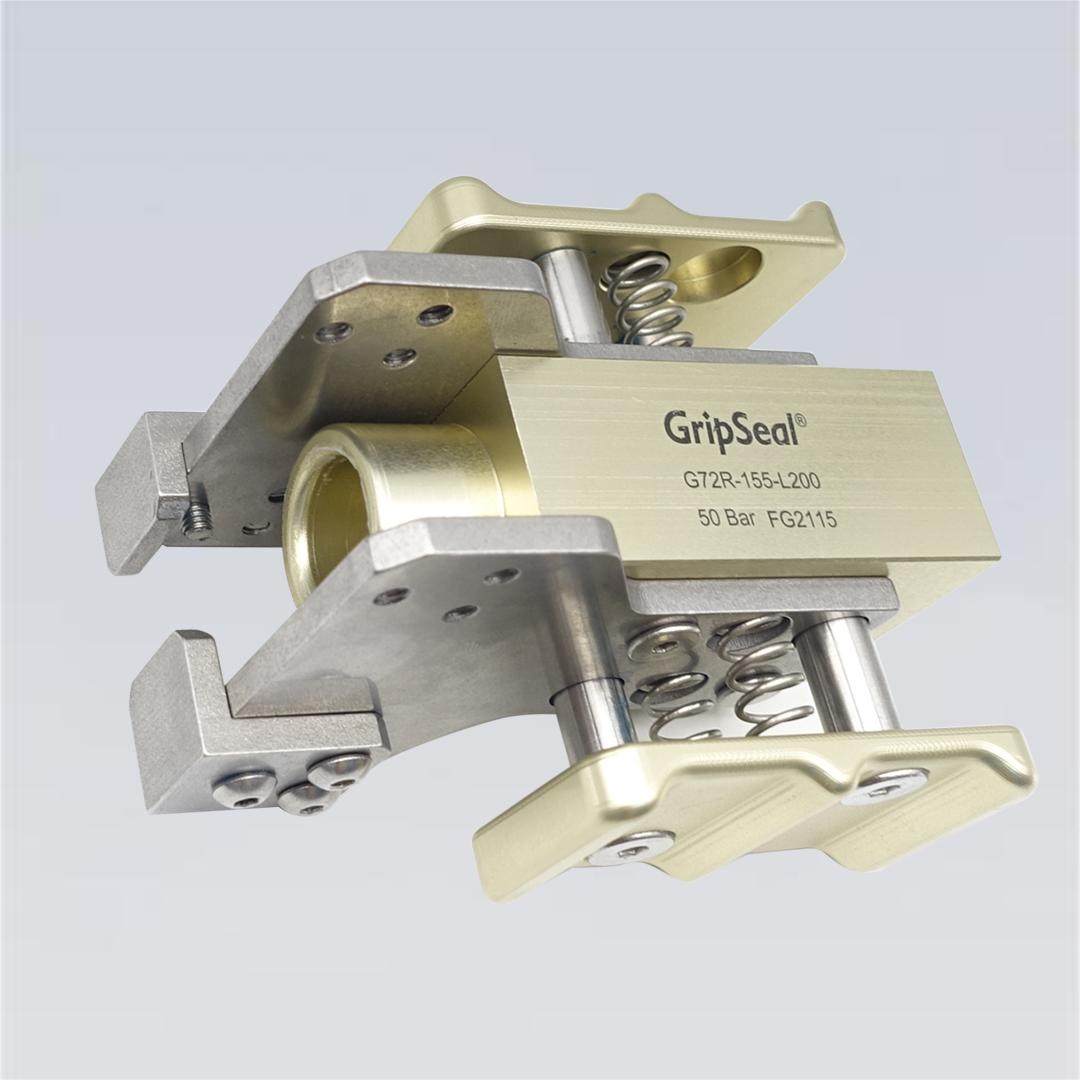

G72R-1H210（單孔）	G72R-31D02（雙孔）	G72R-155-L200（單管）	G72R-2G-270D1（雙管）

G72R系列的操作方式

Operation mode of G72R series

步驟1： 按壓兩側手柄，爪牙張開，將測試件接頭前端的測試口	步驟2： 插入測試件后松開手柄，爪牙自動鎖緊連接完成即可進行測試	步驟3： 再次按壓手柄，爪牙張開，即可取下測試件進行下一個產品的測試

相關產品：G72系列，G70系列
