異形管密封測試接頭

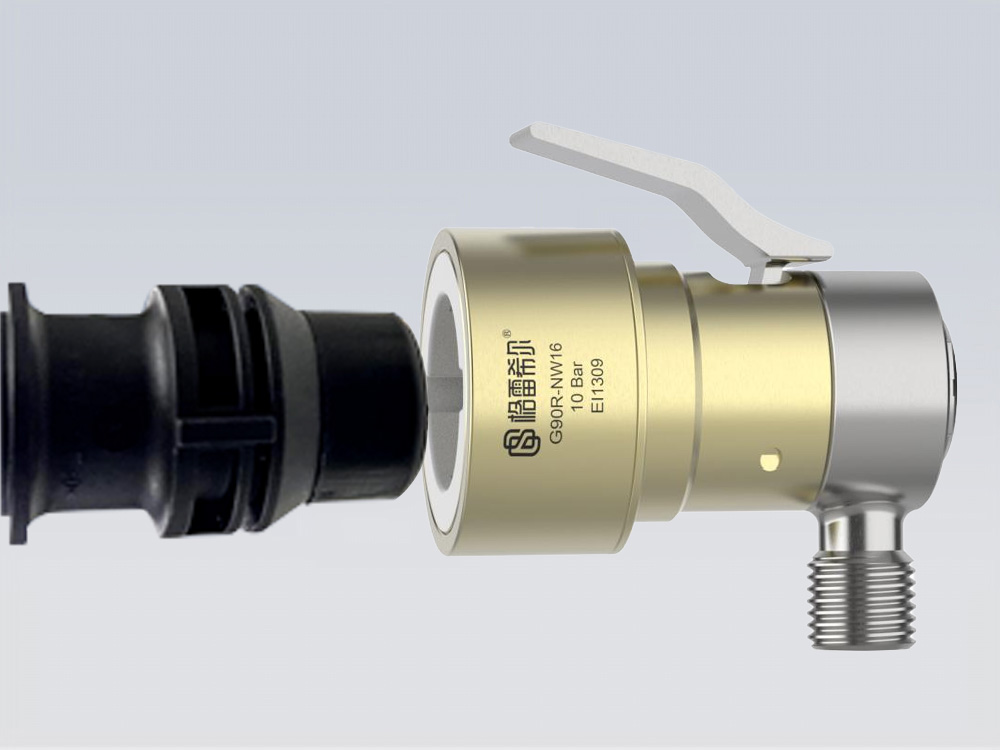

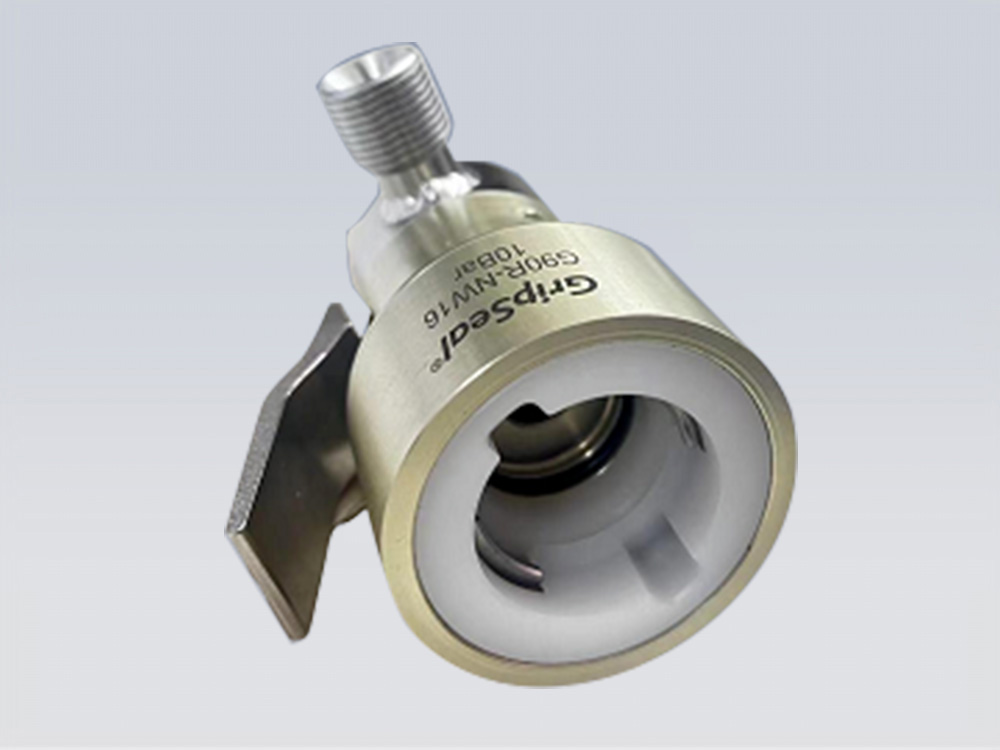

G90R-NW系列L型密封測試接頭

密封方式：外卡式

密封范圍：10.4mm-38.5mm

產品分類：異形管密封測試接頭

產品描述：G90R-NW系列與G90L-NW系列都是針對汽車工業VDA標準管口快速密封的一款接頭，兩款接頭的···

在線訂購

G90R-NW系列密封測試接頭，適用于VDA-NW冷卻水管接口的快速連接與斷開，尾部的L型流量孔可以360度旋轉，使流量輸入管免去纏繞的煩惱，可滿足一些狹窄空間的應用。

密封連接方案

Sealed Connection Scheme

	& 卡槽式密封連接
	& 改善工作效率，降低生產成本
	& 無密封圈，沒有耗材
	& 壓桿式操作，減輕操作強度
	& 航空級鋁合金材質，輕便堅固
	& 泄漏點少，密封等級高

產品特點

Product Features

G90R-NW系列的特點1

G90R-NW系列的特點2

90R-NW系列的特點3

90R-NW系列的特點4

L型流體孔：

尾部可360°旋轉，避免流量輸入管的纏繞問題

內置截至閥：

內部設有截止閥（可選），保證測試時的氣密性和安全性

無密封圈設計：

利用VDA接口內部的密封圈擠壓形成密封，維護0成本

適用于NW接口：

適用于VDA-NW規格接口的快速無損密封連接

規格與參數

Specifications and Parameters

& 操作壓力：從真空到10Bar
& 密封范圍：10.4mm-38.5mm
& 流量接口：G3/8"
& 主體材料：航空級鋁合金
& 操作溫度：-20℃至120℃

操作方式

Operating Mode

G90R-NW系列的操作方式

步驟1：

將密封測試接頭對準VDA接口方向插入形成密封連接

步驟2：

測試完成后按壓手柄即可輕松拔出密封測試接頭

規格型號表

Specification and Model Table

格雷希爾GripSeal密封測試接頭，深入多行業、領域應用，進行研發設計，積累了許多密封連接解決方案的經驗。根據市場需求的判斷，制定了上千種標準品快速接頭的規格型號，大部分現貨供應。產品主要有螺紋密封接頭、冷卻水管密封接頭、直管密封測試接頭、氣瓶充裝接頭、新能源汽車測試接頭等。堅持做好每一個快速連接器，成就客戶測試效率的快速提升。還能根據客戶實際應用場景，非標定制密封方案。解決行業密封難題，提高生產效率。

【相關產品】：G90L-NW系列，G90S-NW系列，G70-NW系列
