異形管密封測試接頭

G70-J 燃油管密封測試接頭

密封方式：外卡式

密封范圍：參見選型表

產品分類：異形管密封測試接頭

產品描述：G70J 系列密封測試接頭是一款燃油管專用接頭，與G70系列異型管密封測試接頭在外觀上沒···

在線訂購

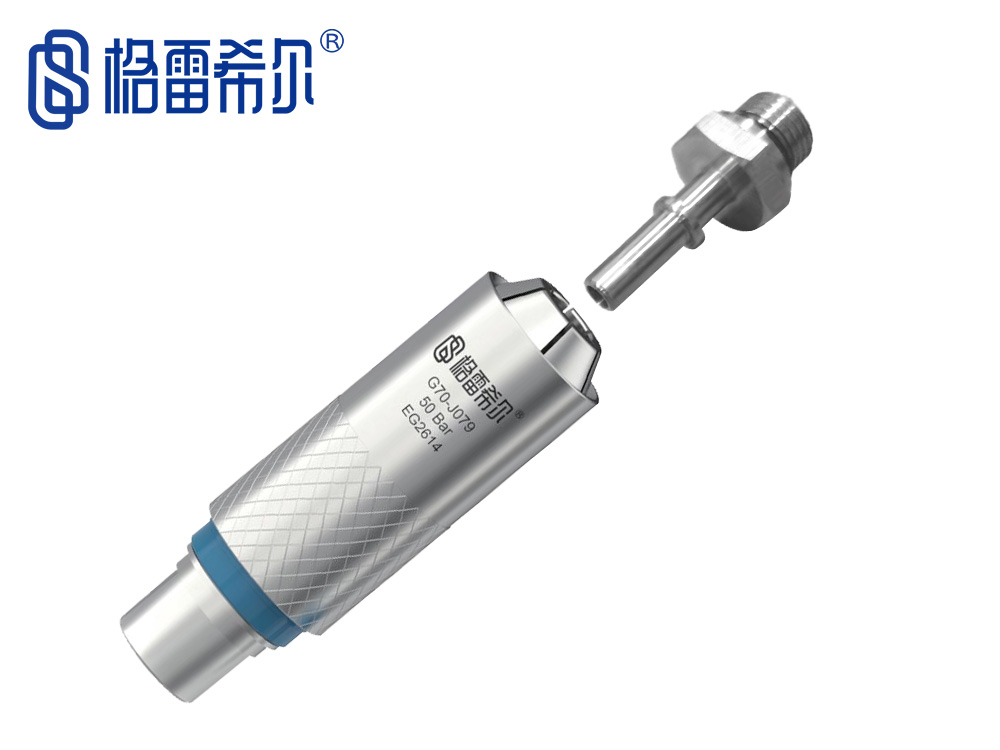

G70-J 系列密封測試接頭是一款燃油管專用接頭，與G70系列異型管密封測試接頭在外觀上沒有區別。其中 G70-J 帶 V 系列內設截止閥，當接頭與工件接口斷開時，內置截止閥處于關閉狀態，這樣可以阻止接頭內部的物質泄漏，如氦氣或流體等物質。

密封連接方案

SEALING CONNECTION SCHEME

	& 端面密封圈易于日常維護與更換

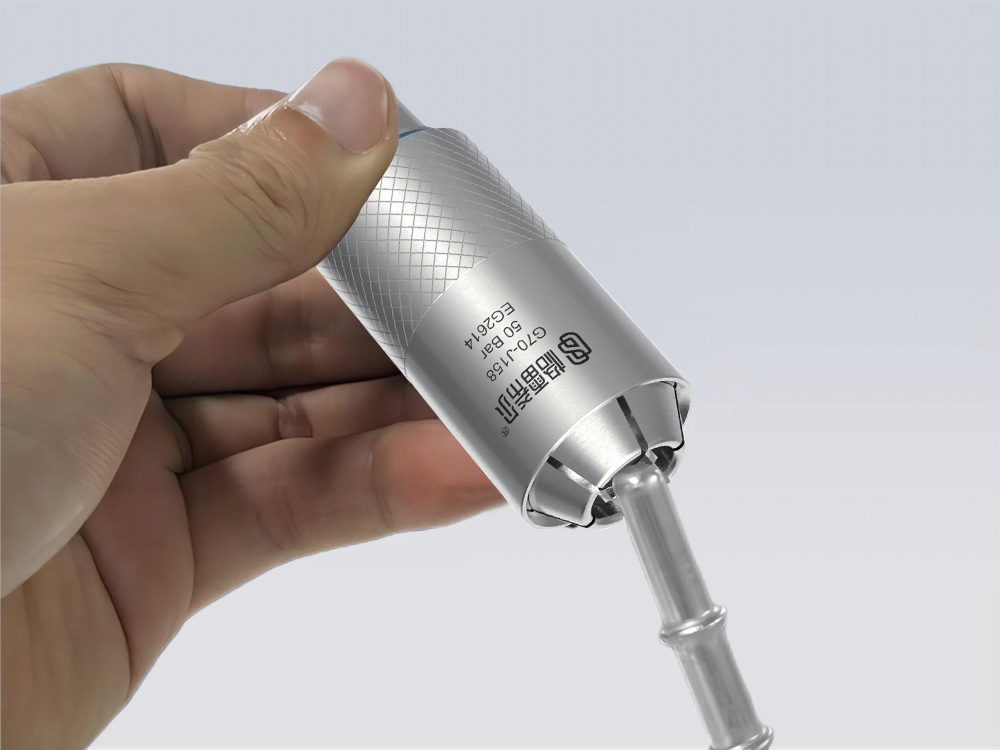

	& 滑套式結構，一推一拉即可完成連接與斷開
	& 直通式設計最大化保證流量提高測試效率

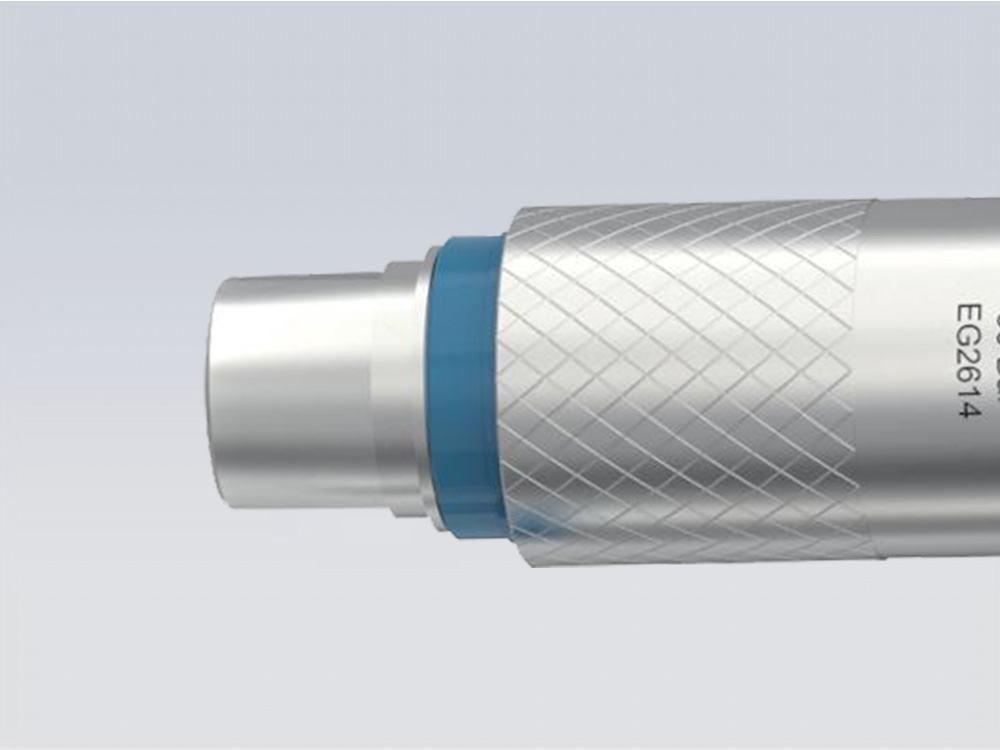

	& 藍色安全標識環保證測試安全性
	& 316不銹鋼材質堅固耐用，極大延長接頭的使用壽命

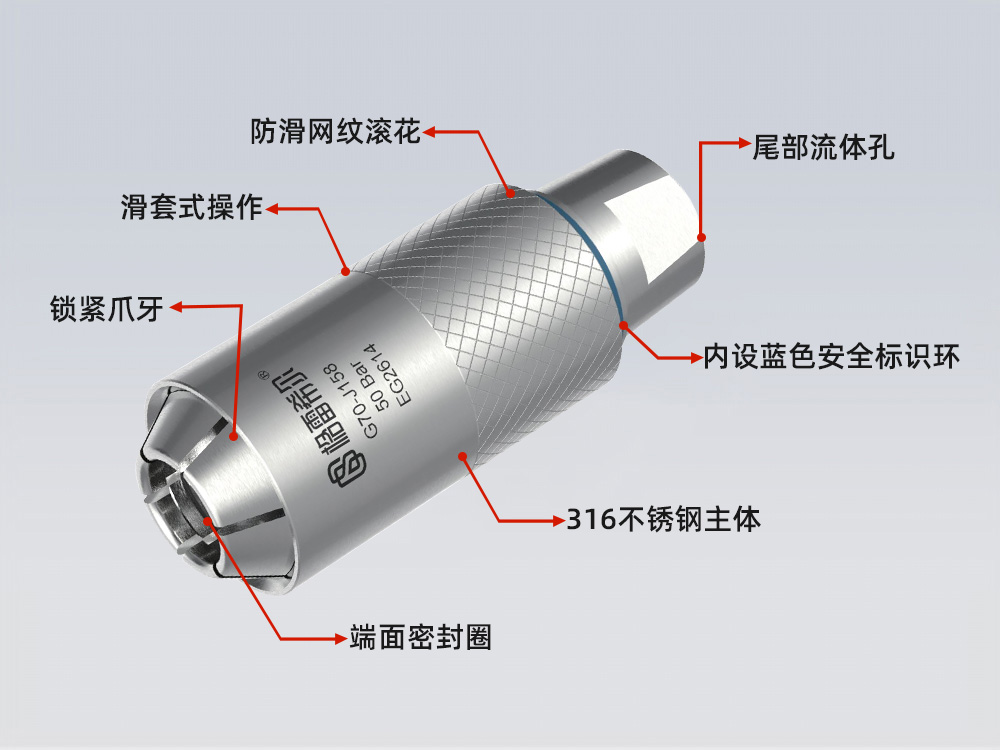

產品特點

PRODUCT FEATURES

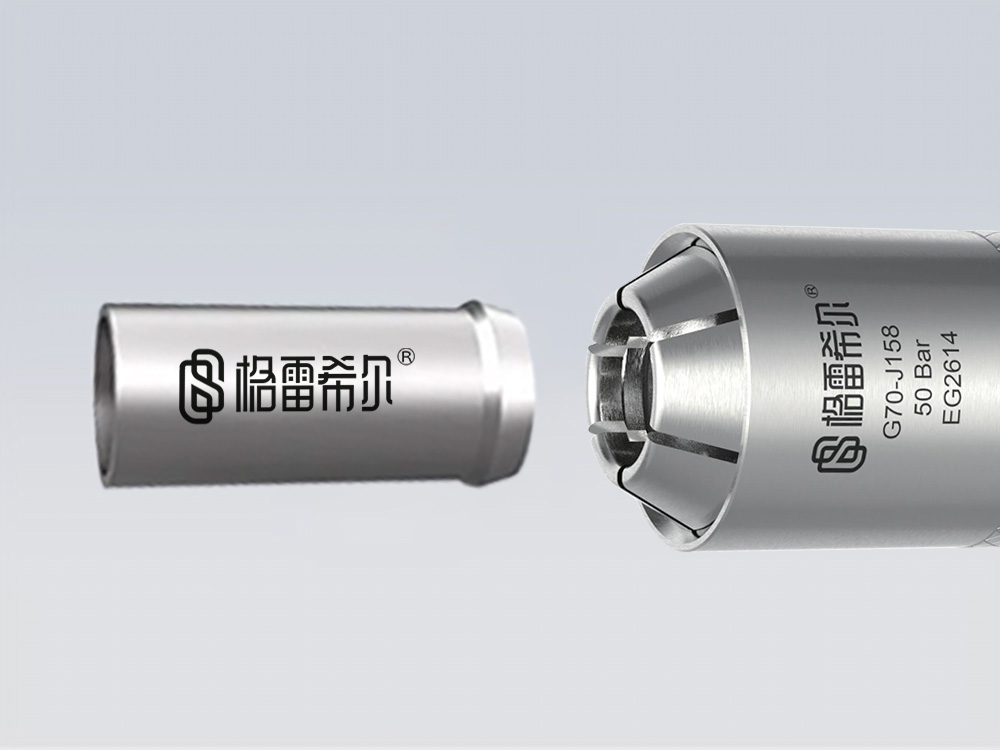

外卡式夾爪鎖緊，直接抓取工件管口凸起部位	網紋滾花增加摩擦力，易于操作	滑套式結構輕松推拉即可實現鎖緊與斷開	直通式設計，減少對流量的損失	藍色到位安全環標識，保證生產正常

產品參數

PRODUCT PARAMETERS

& 操作壓力：從真空到50Bar
& 密封范圍：參見選型表
& 最大凸起寬度：4-8mm
& 流量接口：G1/4、G3/8、G1/2、G3/4
& 主體材料：316 不銹鋼
& 主密封圈：氯丁橡膠/丁腈橡膠
& 主密封圈：氯丁橡膠/丁腈橡膠
& 操作溫度：-20℃至120℃
