螺紋密封測試接頭

G85V系列密封測試接頭

密封方式：外螺紋

密封范圍：參見選型表

產品分類：螺紋密封測試接頭

產品描述：格雷希爾G85V系列是一款熱水器行業專用的外螺紋快速密封連接器，主體部分和內部結構部···

在線訂購

編輯：億控科技（湖北）

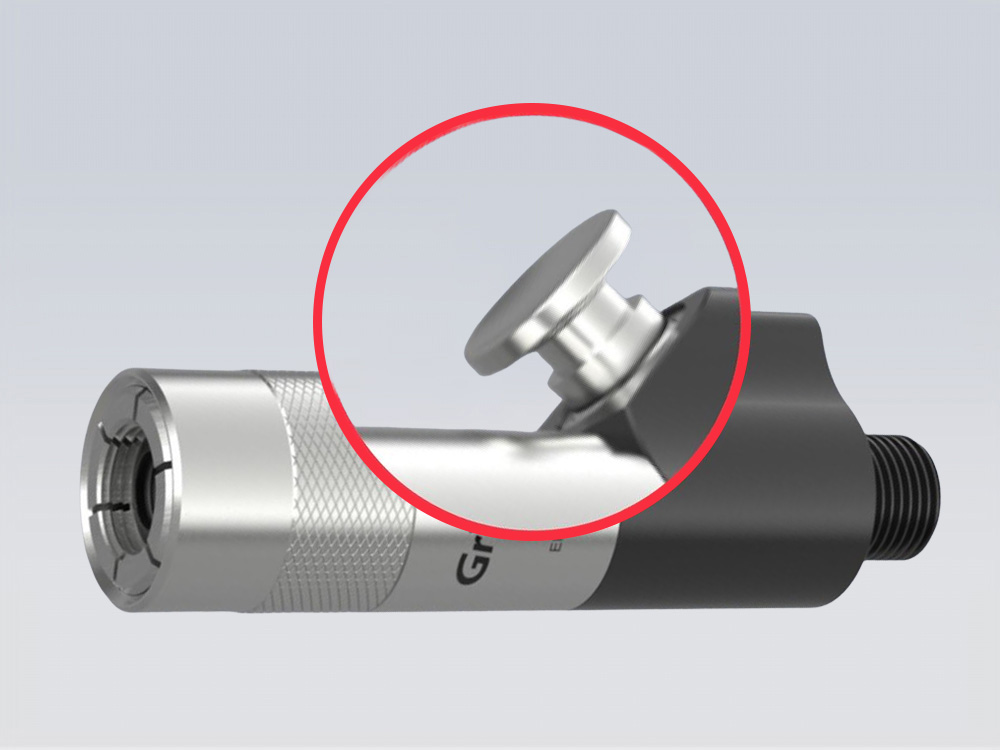

格雷希爾G85V系列，是一款熱水器行業專用的外螺紋快速密封連接器，主體部分和內部結構部分采用316不銹鋼材料，堅固耐用，密封性能高。采用氣壓驅動不受空間限制，大流量設計，通徑可達12mm，滿足測試時通水流量要求。按鈕閥控制爪牙張開和閉合從而控制管口的連接與斷開，1秒鐘輕松完成插拔動作，減輕人工操作強度；后期維護成本低，只需更換密封圈即可。

密封連接方案

Sealed Connection Scheme

格雷希爾

	& 外螺紋高壓密封連接
	& 改善工作效率，降低生產成本
	& 端面密封圈圈更換簡單，使用壽命長
	& 按鈕閥氣壓驅動，不受空間限制
	& 主體316不銹鋼結構，力學性能優秀，堅固耐磨
	& 內部結構維護模塊化，一體更換，維修簡單

規格型號表

Specification and Model Table

格雷希爾


主體316不銹鋼結構，力學性能優秀，堅固耐磨	按鈕閥氣壓驅動，不受空間限制	大流量接口設計滿足測試時的通水流量要求	端面密封圈更換簡單，易于維護

規格與參數

Specifications and parameters


& 操作壓力：從真空到20Bar
& 密封范圍：G（R）1/2，G（R）3/4
& 流量接口：R1/2，R3/4
& 主體材料：SS316 不銹鋼
& 主密封圈：丁腈橡膠
& 內密封圈：丁腈橡膠
& 操作溫度：-20℃至120℃

規格型號表

Specification and Model Table

格雷希爾

格雷希爾G85V系列熱水器專用外螺紋密封測試接頭的規格型號表

產品型號	主體編號	尺寸A	尺寸B	尺寸C	尺寸D	尺寸E	尺寸F	尺寸G	密封圈型號
G85V-085	85V1	G(R)1/2	38	150	R1/2外螺紋直出	12	G1/8	55	SG85085
G85V-085HF	85HFV1	G(R)1/2	38	135	G3/8內螺紋側出	12	G1/8	38	SG85085
G85L-085	85L1	G(R)1/2	38	125	G3/8內螺紋側出	12	/	38	SG85085
G85V-125	85V2	G(R)3/4	43	150	R3/4外螺紋直出	15	G1/8	62	SG85125
G85V-125HF	85HFV2	G(R)3/4	43	140	G1/2內螺紋側出	15	G1/8	43	SG85125
G85L-125	85L1	G(R)1/2	43	125	G1/2內螺紋側出	15	/	43	SG85125

格雷希爾GripSeal密封測試接頭的各系列產品，可為不同的管型、孔徑、接口、螺紋等提供密封方案，近千種標準型號有現貨供應，并擅長為各類異型管件提供定制方案，為客戶產品的密封測試、運轉測試等提供穩定、便捷的密封連接方法。
