格雷希爾G30系列快速接頭爪牙組件的拆卸和安裝

編輯：億控科技（湖北）

G30系列快速接頭在長期的工作中經過反復受力、摩擦，顆粒污染、化學腐蝕、高溫或是低溫等工作環境中，會導致爪牙金屬疲勞與塑性變形、磨損、化學腐蝕、密封性能下降等情況，我們需要對爪牙進行及時的更換，這里建議選用格雷希爾原裝爪牙配件。

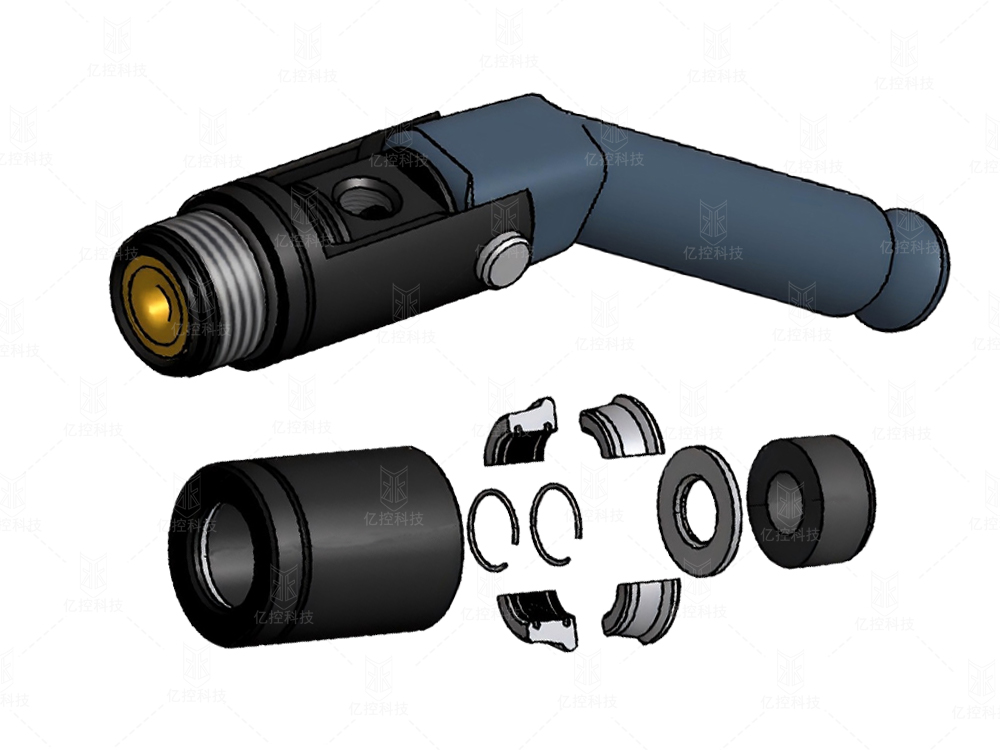

G30系列快速接頭爪牙組件的拆卸和安裝:

第一步：拆卸爪牙

1、將手柄打直，讓接頭處于放松狀態，將外殼從主體上拆卸下來。

2、將套筒內的密封圈、金屬墊片、鎖緊環、和回裝環取出來放置好。

第二步：爪牙安裝

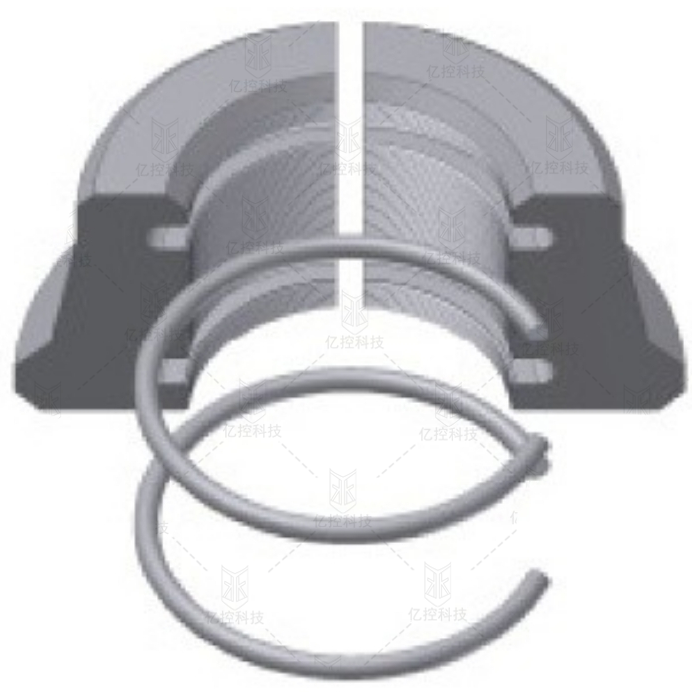

1、拿出新的爪牙配件，包括4瓣爪牙和2個保持環。將其中2瓣爪牙放在一起形成半圓，把有卡槽的一面面向自己，用手指將其固定。

2、依次將2個固定環放入爪牙的卡槽中，將剩下的2個爪牙依次卡入固定環中使其形成1個圓圈。

3、將密封組件按照順序擺好，最后將爪牙的大頭放置在擺好的密封組件上。

4、將套筒的螺紋朝上放置在堆疊好的組件上。

5、小心的將外殼滑到工作臺邊緣，當它滑出邊緣時，用你的食指將密封/夾頭組件保持在外殼內避免掉落。

6、將螺紋連接器主體擰入套筒，用手?jǐn)Q緊，直到包含測試端口的活塞組件也可以旋轉。在套筒緊固后，可以重新調整。

7、扳動手柄以驅動連接器，檢查連接器是否正確夾緊和密封。

注意事項：

如果爪牙在密封外殼中未正確對齊，則外殼將無法完全擰緊。當發生這種情況時，請松開外殼并調整夾頭組件，您可能需要從上面的第一個步驟重新開始。
